Détails boîtes à fusibles Megane 3 Phase 1

Publié le 13 juillet 2022

Les fusibles sont très faciles à changer et leur remplacement peut régler un problème électrique sur votre automobile en un claquement de doigt.

Encore faut il avoir trouver leur emplacement sur la voiture et identifier le fusible grillé qui doit être changé.

Dans cet article, nous vous indiquerons où trouver les fusibles de Megane 3 Phase 1 qui vous intéressent, et comment les remplacer.

Où se trouvent les fusibles d'une Megane 3 Phase 1 ?

Les fusibles d'une voiture sont la plupart du temps regroupés dans différentes boîtes à fusibles.

La Megane 3 Phase 1 a deux boîtes à fusibles : la boîte à fusibles compartiment moteur, et la boîte à fusibles habitacle.

Boîte à fusibles habitacle Megane 3 Phase 1

La boîte à fusibles habitacle de la Megane 3 Phase 1 se trouve en bas à gauche du volant, sous les boutons pour le réglage en hauteur des optiques de phare.

La boîte à fusibles est protégée une trappe en platisque à déclipser.

Une fois retiré, vous verrez l’ensemble des fusibles habitacle.

Dans la boîte à  fusible de votre Megane 3 Phase 1, chacun des organes électriques est associé à un repère (1, 2, 3, etc…).

Ce tableau vous donne la correspondance entre chaque repère de fusible habitacle, son intensité, et les organes protégés associés. Il est parfois représenté de manière succincte et pas très lisible à l’intérieur du couvercle de la boîte à  fusible de votre Megane 3 Phase 1. C’est pourquoi, nous vous le proposons ci-dessous sous forme de tableau.

Si c’est par exemple votre autoradio qui ne fonctionne plus, vous savez qu’il vous faut vérifier le fusible ayant comme repère 16.

RepèreIntensité (A)Organes protégés
130AFrein de parking assisté
210AFeux stop
325ACondamnation automatique desportes
430ALèves-vitre conducteur
510AUnité centrale habitacle
615AFeux indicateurs de direction
710ASystème de navigation
83ARétroviseur intérieur
915AEssuie-vitre arrière
1025ALève-vitres arrière
1125ALève-vitres arrière
125AABS/E.S.P
1325ALève-vitre passager
1410ALave-vitre
155ARétroviseurs dégivrants
1610ARadio
1710APrise accessoire coffre
1810APrise accessoire sièges arrière
1910AAllume-cigares
Découvrez les 10 fusibles Oscaro pour un prix imbattable
Achetez l'assortiment de 10 fusibles pour seulement 2,80€ sur Oscaro.com

Boîte à fusibles compartiment moteur Megane 3 Phase 1

La boîte à fusibles du compartiment moteur de la Megane 3 Phase 1 se trouve à l’extrémité droite, à côté de la batterie de démarrage.

Elle est protégée par un cache en plastique, qu’il vous faudra retirer pour accéder aux fusibles.

Aucun tableau de correspondance entre chaque repère de fusible compartiment moteur, son intensité, et les organes protégés associés, n’est disponible pour le moment chez le constructeur. Si les fusibles à changer se trouvent dans le compartiment moteur, il vous faudra vous adresser à un concessionnaire ou un centre agréé de la marque.

Jeu de 14 fusibles Oscaro
Achetez l'assortiment de 14 fusibles pour seulement 4,60€ sur Oscaro.com

Comment retirer un fusible de Megane 3 Phase 1 ?

Après avoir localisé le fusible concerné sur Megane 3 Phase 1, il faut le retirer de la boîte à fusibles. Pour cela, tirez le vers vous avec la mini pince fournie dans le boîtier, avec une pince à bec long ou encore avec vos doigts si vous ne disposez pas d’autres solutions.

Qu’est-ce qu’un fusible ?

Les fusibles sont des systèmes électriques de protection qui protègent les équipements électriques de votre Megane 3 Phase 1 en cas de court-circuit. Si cela doit se produire, c’est le fusible qui se détériorera à la place de l’équipement en question.

Lorsqu’un fusible « grille », l’organe électrique qu’il protégeait cesse de fonctionner, et il faut alors remplacer le fusible pour qu’il puisse refonctionner.

Le fusible est généralement l'élément à vérifier si un des accessoires de votre Megane 3 Phase 1 ne fonctionne plus. Tel que l’essuie-glace, le klaxon ou encore un phare.

Chaque fusible est normalisé et associé à un code couleur en fonction de son ampérage.

Exemple : 10A -> Rouge, 15A -> Bleu, 20A -> Jaune, 25A -> Blanc

Comment vérifier si un fusible de Megane 3 Phase 1 est grillé ?

Il y a trois méthodes pour vérifier si un fusible de Megane 3 Phase 1 est grillé :

Si celui-ci est tendu et continu (non coupé) entre les deux extrémités du fusible, cela nous indique que le fusible est en bon état. Si en revanche le fil est coupé, cela nous révèle que le circuit interne est grillé et qu’il faut le changer.

Régler le multimètre sur la position ohmmètre. Le câble testeur noir est à raccorder à la borne de test “COM” et le câble testeur rouge sur la borne “Input” situé à droite (ampère, volt, résistance).  Touchez alors les 2 extrémités de votre fusible avec les deux embouts des câbles testeurs reliés au multimètre. Si celui-ci vous affiche 0, votre fusible est fonctionnel. Si une autre valeur s’affiche, cela signifie que le fusible est grillé et qu’il est à changer.

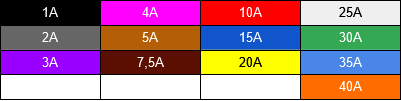

Quelle couleur pour quel fusible?

Le tableau de correspondance des fusibles avec leur couleur normalisée et leur ampérage facilitera le choix en magasin ou en ligne. Vous serez certain d’acheter le fusible adapté.

Les fusibles 7,5A, 10A, 15A, 20A, 25A et 30A étant ceux que vous trouverez le plus couramment sur votre auto.

AmpérageCouleur
1ANoir
2AGris
3AViolet
4ARose
5AAmbre
7,5AMarron
10ARouge
15ABleu
20AJaune
25ATransparent
30AVert
35ABleu clair
40AOrange

Où acheter un fusible auto pour Megane 3 Phase 1 ?

Si vous ne disposez pas de fusibles de rechanges dans Megane 3 Phase 1, sachez que vous pouvez vous en procurer en grandes surfaces ou en magasins auto. Notre comparateur vous aidera à trouver l’enseigne qui vous proposera le meilleur prix en livraison ou à proximité de chez vous pour un retrait en magasin. Que vous soyez dans l’urgence ou que vous souhaitiez vous assurer d’avoir suffisamment de fusibles à porter de main en cas de soucis, notre comparateur vous proposera différents pack en fonction de votre modèle de véhicule.

Comment changer un fusible de Megane 3 Phase 1 ?

Pour changer le fusible de Megane 3 Phase 1, il vous suffit d’en insérer un nouveau de même intensité (donc de même couleur) que l’ancien.
