Les fusibles sont très faciles à changer et leur remplacement peut régler un problème électrique sur votre automobile en un claquement de doigt.
Encore faut il avoir trouver leur emplacement sur la voiture et identifier le fusible grillé qui doit être changé.
Dans cet article, nous vous indiquerons où trouver les fusibles de Peugeot 1007 qui vous intéressent, et comment les remplacer.
Où se trouvent les fusibles d'une Peugeot 1007 ?
Les fusibles d'une voiture sont la plupart du temps regroupés dans différentes boîtes à fusibles.
La Peugeot 1007 a deux boîtes à fusibles : la boîte à fusibles compartiment moteur, et la boîte à fusibles habitacle.
Boîte à fusibles habitacle Peugeot 1007
La boîte à fusibles habitacle de la Peugeot 1007 se trouve à gauche du volant sous le réglage en hauteur des optiques de phare.
La boîte à fusibles est protégée par un couvercle en plastique maintenu par une vis qu’il faudra tourner d’un quart de tour dans le sens inverse des aiguilles d’une montre.
Une fois retiré, vous verrez l’ensemble des fusibles habitacle.
Dans la boîte à fusible de votre Peugeot 1007, chacun des organes électriques est associé à un repère (1, 2, 3, etc…).
Ce tableau vous donne la correspondance entre chaque repère de fusible habitacle, son intensité, et les organes protégés associés. Il est parfois représenté de manière succincte et pas très lisible à l’intérieur du couvercle de la boîte à fusible de votre Peugeot 1007. C’est pourquoi, nous vous le proposons ci-dessous sous forme de tableau.
Si c’est par exemple votre autoradio qui ne fonctionne plus, vous savez qu’il vous faut vérifier le fusible ayant comme repère 4.
| Repère | Intensité (A) | Organes protégés |
|---|---|---|
| 1 | 15 | Alimentation prise diagnostic - Gâches motorisées - Interrupteurs portes «Sésame» - Commandes sous-volant. |
| 4 | 20 | Montre - Ecran multifonction - Autoradio - Radiotéléphone - Boîtier alarme. |
| 5 | 15 | Sirène alarme. |
| 6 | 10 | Prise diagnostic - Capteur angle volant - Boîtier de gestion boucles de |
| 7 | 15 | Boîtier alarme - Capteur de pluie / luminosité. |
| 9 | 30 | Prise attelage. |
| 10 | 40 | Dégivrage lunette arrière et rétroviseurs extérieurs. |
| 11 | 15 | Essuie-vitre arrière. |
| 12 | 30 | Lève-vitres - Toit ouvrant. |
| 14 | 10 | Boîtier de servitude moteur - Commandes au volant - Calculateur airbags et prétensionneurs. |
| 15 | 15 | Combiné - Ecran multifonction - Autoradio - Radiotéléphone - Changeur CD - Airconditionné - Aide au stationnement - Portes«Sésame». |
| 16 | 30 | Verrouillage centralisé - Super-verrouillage. |
| 20 | 10 | Feu de stop droit. |
| 21 | 15 | Feu de stop gauche - Troisième feu de stop. |
| 22 | 20 | Plafonnier - Lecteurs de carte - Eclairage boîte à gants - Allume-cigares - Rétroviseurs électriques - Prééquipement radio - Feux de plaque minéralogique. |
| SH | - | Shunt PARC. |
Boîte à fusibles compartiment moteur Peugeot 1007
La boîte à fusibles du compartiment moteur de la Peugeot 1007 se trouve à droite de la batterie de démarrage.
Elle est protégée par un couvercle en plastique à déclipser en le désolidarisant de ses accroches.
Ce tableau vous donne la correspondance entre chaque repère de fusible compartiment moteur, son intensité, et les organes protégés associés.
| Repère | Intensité (A) | Organes protégés |
|---|---|---|
| MF1* | 30 | Groupe moto-ventilateur. |
| MF2* | 30 | Calculateur ABS / ESP. |
| MF3* | 30 | Calculateur ABS / ESP. |
| MF4* | 60 | Alimentation Boîtier Servitude Intelligent. |
| MF5* | 70 | Alimentation Boîtier Servitude Intelligent. |
| MF6* | 80 | Portes «Sésame» gauche et droite - Amplificateur audio - Sièges chauffants. |
| MF7* | 30 | Contact antivol, puissance. |
| MF8* | 80 | Direction assistée électrique. |
| 1 | 10 | Boîtier de préchauffage (Diesel) - Sonde présence eau dans gazole (Diesel) - Feu de recul - Calculateur boîte de vitesses «2Tronic». |
| 2 | 15 | Pompe à carburant. |
| 3 | 10 | Calculateur ABS / ESP. |
| 4 | 10 | Calculateurs injection et direction assistée - Contacteurs stop et embrayage - Relais boîte de vitesses «2Tronic» - Boîtier de chauffage additionnel (Diesel) - Détecteur niveau eau moteur (Diesel). |
| 5 | - | Non utilisé. |
| 6 | 15 | Projecteurs antibrouillard avant. |
| 7 | 20 | Pompe lave-projecteurs. |
| 8 | 20 | Relais groupe moto-ventilateur - Calculateur injection. |
| 9 | 15 | Feu de croisement gauche. |
| 10 | 15 | Feu de croisement droit. |
| 11 | 10 | Feu de route gauche. |
| 12 | 10 | Feu de route droit. |
| 13 | 15 | Avertisseur sonore. |
| 14 | 10 | Pompes lave-vitres avant et arrière. |
| 15 | 30 | Bobine d’allumage (essence) - Electrovannes - Purge canister (essence) - Sondes à oxygène (essence) - Injecteurs (essence) - Débit mètre air (Diesel) - Pompe injection (Diesel) - Régulation haute pression gazole (Diesel). |
| 16 | 30 | Relais pompe à air - Réchauffeur gazole (Diesel). |
| 17 | 30 | Essuie-vitre avant. |
| 18 | 40 | Pulseurs d’air. |
* Les maxi fusibles sont une protection supplémentaire des systèmes électriques. Toute intervention sur ceux-ci doit être effectuée par un Point Service PEUGEOT.
Comment retirer un fusible de Peugeot 1007 ?
Après avoir localisé le fusible concerné sur Peugeot 1007, il faut le retirer de la boîte à fusibles. Pour cela, tirez le vers vous avec la mini pince fournie dans le boîtier, avec une pince à bec long ou encore avec vos doigts si vous ne disposez pas d’autres solutions.
Qu’est-ce qu’un fusible ?
Les fusibles sont des systèmes électriques de protection qui protègent les équipements électriques de votre Peugeot 1007 en cas de court-circuit. Si cela doit se produire, c’est le fusible qui se détériorera à la place de l’équipement en question.
Lorsqu’un fusible « grille », l’organe électrique qu’il protégeait cesse de fonctionner, et il faut alors remplacer le fusible pour qu’il puisse refonctionner.
Le fusible est généralement l'élément à vérifier si un des accessoires de votre Peugeot 1007 ne fonctionne plus. Tel que l’essuie-glace, le klaxon ou encore un phare.
Chaque fusible est normalisé et associé à un code couleur en fonction de son ampérage.
Exemple : 10A -> Rouge, 15A -> Bleu, 20A -> Jaune, 25A -> Blanc
Comment vérifier si un fusible de Peugeot 1007 est grillé ?
Il y a trois méthodes pour vérifier si un fusible de Peugeot 1007 est grillé :
- Tenir le fusible de face et regarder le petit fil métallique qui se trouve à l'intérieur.
Si celui-ci est tendu et continu (non coupé) entre les deux extrémités du fusible, cela nous indique que le fusible est en bon état. Si en revanche le fil est coupé, cela nous révèle que le circuit interne est grillé et qu’il faut le changer.
- Regarder le fusible par en haut et voir si un des chiffres de l'intensité (ex: 10, 10, 20,etc…) contient une tache noire. Si c’est le cas, cela confirme que le fusible est à remplacer.
- Utiliser un multimètre en position ohmmètre ou impédancemètre.
Régler le multimètre sur la position ohmmètre. Le câble testeur noir est à raccorder à la borne de test “COM” et le câble testeur rouge sur la borne “Input” situé à droite (ampère, volt, résistance). Touchez alors les 2 extrémités de votre fusible avec les deux embouts des câbles testeurs reliés au multimètre. Si celui-ci vous affiche 0, votre fusible est fonctionnel. Si une autre valeur s’affiche, cela signifie que le fusible est grillé et qu’il est à changer.

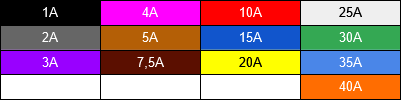

Quelle couleur pour quel fusible?
Le tableau de correspondance des fusibles avec leur couleur normalisée et leur ampérage facilitera le choix en magasin ou en ligne. Vous serez certain d’acheter le fusible adapté.
Les fusibles 7,5A, 10A, 15A, 20A, 25A et 30A étant ceux que vous trouverez le plus couramment sur votre auto.
| Ampérage | Couleur |
|---|---|
| 1A | Noir |
| 2A | Gris |
| 3A | Violet |
| 4A | Rose |
| 5A | Ambre |
| 7,5A | Marron |
| 10A | Rouge |
| 15A | Bleu |
| 20A | Jaune |
| 25A | Transparent |
| 30A | Vert |
| 35A | Bleu clair |
| 40A | Orange |
Où acheter un fusible auto pour Peugeot 1007 ?
Si vous ne disposez pas de fusibles de rechanges dans Peugeot 1007, sachez que vous pouvez vous en procurer en grandes surfaces ou en magasins auto. Notre comparateur vous aidera à trouver l’enseigne qui vous proposera le meilleur prix en livraison ou à proximité de chez vous pour un retrait en magasin. Que vous soyez dans l’urgence ou que vous souhaitiez vous assurer d’avoir suffisamment de fusibles à porter de main en cas de soucis, notre comparateur vous proposera différents pack en fonction de votre modèle de véhicule.
Comment changer un fusible de Peugeot 1007 ?
Pour changer le fusible de Peugeot 1007, il vous suffit d’en insérer un nouveau de même intensité (donc de même couleur) que l’ancien.
