Détails boîtes à fusibles Peugeot 4008 I

Publié le 5 juillet 2022

Les fusibles sont très faciles à changer et leur remplacement peut régler un problème électrique sur votre automobile en un claquement de doigt.

Encore faut-il avoir trouvé leur emplacement sur la voiture et identifier le fusible grillé qui doit être changé.

Dans cet article, nous vous indiquerons où trouver les fusibles de Peugeot 4008 I qui vous intéressent, et comment les remplacer.

Où se trouvent les fusibles d'une Peugeot 4008 I ?

Les fusibles d'une voiture sont la plupart du temps regroupés dans différentes boîtes à fusibles.

La Peugeot 4008 I a deux boîtes à fusibles : la boîte à fusibles compartiment moteur et la boîte à fusibles habitacle.

Boîte à fusibles habitacle Peugeot 4008 I

La boîte à fusibles habitacle de la Peugeot 4008 I se trouve en bas à gauche du volant.

La boîte à fusibles est protégée par un couvercle à déclipser.

Une fois retiré, vous verrez l’ensemble des fusibles habitacle.

Dans la boîte à  fusible de votre Peugeot 4008 I, chacun des organes électriques est associé à un repère (1, 2, 3, etc…).

Ce tableau vous donne la correspondance entre chaque repère de fusible habitacle, son intensité et les organes protégés associés. Il est parfois représenté de manière succincte et pas très lisible à l’intérieur du couvercle de la boîte à  fusible de votre Peugeot 4008 I. C’est pourquoi, nous vous le proposons ci-dessous sous forme de tableau.

Si c’est par exemple votre autoradio qui ne fonctionne plus, vous savez qu’il vous faut vérifier le fusible ayant comme repère 16.

RepèreIntensité (A)Organes protégés
1*30Ventilateur habitacle.
215Feux de stop, troisième feu de stop.
310Feux antibrouillard arrière.
430Essuie-vitre avant, lave-vitre.
620Verrouillage centralisé, rétroviseurs extérieurs électriques.
715Autoradio, télématique, boîtier USB, kit mains-libres.
87,5Clé à télécommande, calculateur air conditionné, combiné, lèves-vitres électriques, capteurs de pluie et de luminosité, alarme, barrette de commandes, commandes sous-volant.
915Eclairages habitacle et du combiné.
1015Feux de détresse.
1115Essuie-vitre arrière.
127,5Combiné, écran multifonction, aide au stationnement, sièges, chauffants, dégivrage de la lunette arrière, volet d’occultation, électrique, réglage automatique des projecteurs.
1315Allume-cigares, prise accessoires.
1520Volet d’occultation électrique.
1610Rétroviseurs extérieurs, autoradio.
187,5Feux de recul.
1915Prise accessoires.
20*30Commandes de lève-vitres électriques.
21*30Dégivrage de la lunette arrière.
227,5Dégivrage des rétroviseurs extérieurs.
2425Sièges électriques conducteur et passager.
2530Sièges chauffants.

* Les maxi-fusibles sont une protection supplémentaire des systèmes électriques. Toute intervention sur les maxi-fusibles doit être effectuée par le réseau PEUGEOT ou par un atelier qualifié.

Découvrez les 10 fusibles Oscaro pour un prix imbattable
Achetez l'assortiment de 10 fusibles pour seulement 2,80€ sur Oscaro.com

Boîte à fusibles compartiment moteur Peugeot 4008 I

La boîte à fusibles du compartiment moteur de la Peugeot 4008 I se trouve à droite de la batterie.

Elle est protégée par un couvercle en plastique qu’il faudra déclipser pour avoir accès aux fusibles.

Ce tableau vous donne la correspondance entre chaque repère de fusible compartiment moteur, son intensité et les organes protégés associés.

RepèreIntensité (A)Organes protégés
115Projecteurs antibrouillard avant.
410Avertisseur sonore.
57,5Alternateur.
620Lave-projecteurs.
710Air conditionné.
920Alarme.
1015Dégivrage essuie-vitre.
11-utilisé.
12-utilisé
1310Feux diurnes.
1410Feu de route gauche.
1510Feu de route droit.
1620Feu de croisement gauche (xénon).
1720Feu de croisement droit (xénon).
1810Feu de croisement gauche (halogène), réglage manuel et automatique des projecteurs.
1910Feu de croisement droit (halogène).
3130Amplificateur audio.
3310Fusibles de rechange
3415Fusibles de rechange
3520Fusibles de rechange
Jeu de 14 fusibles Oscaro
Achetez l'assortiment de 14 fusibles pour seulement 4,60€ sur Oscaro.com

Comment retirer un fusible de Peugeot 4008 I ?

Après avoir localisé le fusible concerné sur Peugeot 4008 I, il faut le retirer de la boîte à fusibles. Pour cela, tirez le vers vous avec la mini pince fournie dans le boîtier, avec une pince à bec long ou encore avec vos doigts si vous ne disposez pas d’autres solutions.

Qu’est-ce qu’un fusible ?

Les fusibles sont des systèmes électriques de protection qui protègent les équipements électriques de votre Peugeot 4008 I en cas de court-circuit. Si cela doit se produire, c’est le fusible qui se détériorera à la place de l’équipement en question.

Lorsqu’un fusible « grille », l’organe électrique qu’il protégeait cesse de fonctionner, et il faut alors remplacer le fusible pour qu’il puisse refonctionner.

Le fusible est généralement l'élément à vérifier si un des accessoires de votre Peugeot 4008 I ne fonctionne plus. Tel que l’essuie-glace, le klaxon ou encore un phare.

Chaque fusible est normalisé et associé à un code couleur en fonction de son ampérage.

Exemple : 10A -> Rouge, 15A -> Bleu, 20A -> Jaune, 25A -> Blanc

Comment vérifier si un fusible de Peugeot 4008 I est grillé ?

Il y a trois méthodes pour vérifier si un fusible de Peugeot 4008 I est grillé :

Si celui-ci est tendu et continu (non coupé) entre les deux extrémités du fusible, cela nous indique que le fusible est en bon état. Si en revanche le fil est coupé, cela nous révèle que le circuit interne est grillé et qu’il faut le changer.

Régler le multimètre sur la position ohmmètre. Le câble testeur noir est à raccorder à la borne de test “COM” et le câble testeur rouge sur la borne “Input” situé à droite (ampère, volt, résistance).  Touchez alors les 2 extrémités de votre fusible avec les deux embouts des câbles testeurs reliés au multimètre. Si celui-ci vous affiche 0, votre fusible est fonctionnel. Si une autre valeur s’affiche, cela signifie que le fusible est grillé et qu’il est à changer.

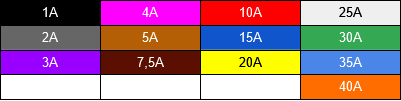

Quelle couleur pour quel fusible ?

Le tableau de correspondance des fusibles avec leur couleur normalisée et leur ampérage facilitera le choix en magasin ou en ligne. Vous serez certain d’acheter le fusible adapté.

Les fusibles 7,5A, 10A, 15A, 20A, 25A et 30A étant ceux que vous trouverez le plus couramment sur votre auto.

AmpérageCouleur
1ANoir
2AGris
3AViolet
4ARose
5AAmbre
7,5AMarron
10ARouge
15ABleu
20AJaune
25ATransparent
30AVert
35ABleu clair
40AOrange

Où acheter un fusible auto pour Peugeot 4008 I ?

Si vous ne disposez pas de fusibles de rechanges dans votre Peugeot 4008 I, sachez que vous pouvez vous en procurer en grandes surfaces ou en magasins auto. Notre comparateur vous aidera à trouver l’enseigne qui vous proposera le meilleur prix en livraison ou à proximité de chez vous pour un retrait en magasin. Que vous soyez dans l’urgence ou que vous souhaitiez vous assurer d’avoir suffisamment de fusibles à porter de main en cas de soucis, notre comparateur vous proposera différents pack en fonction de votre modèle de véhicule.

Comment changer un fusible de Peugeot 4008 I ?

Pour changer le fusible de Peugeot 4008 I, il vous suffit d’en insérer un nouveau de même intensité (donc de même couleur) que l’ancien.
