Détails boîte à fusibles Citröen Xsara Picasso

Publié le 13 juillet 2022

Les fusibles sont très faciles à changer et leur remplacement peut régler un problème électrique sur votre automobile en un claquement de doigt.

Encore faut il avoir trouver leur emplacement sur la voiture et identifier le fusible grillé qui doit être changé.

Dans cet article, nous vous indiquerons où trouver les fusibles de Citröen Xsara Picasso qui vous intéressent, et comment les remplacer.

Où se trouvent les fusibles d'une Citröen Xsara Picasso ?

Les fusibles d'une voiture sont la plupart du temps regroupés dans différentes boîtes à fusibles.

La Citröen Xsara Picasso a deux boîtes à fusibles : la boîte à fusibles compartiment moteur, et la boîte à fusibles habitacle.

Boîte à fusibles habitacle Citröen Xsara Picasso

La boîte à fusibles habitacle de la Citröen Xsara Picasso se trouve à gauche du volant, sous le système de réglage en hauteur des phares.

La boîte à fusibles est protégée par un couvercle que vous pourrez enlever facilement en le tirant vers vous grâce à la poignée.

Une fois retiré, vous verrez l’ensemble des fusibles habitacle.

Dans la boîte à  fusible de votre Citröen Xsara Picasso, chacun des organes électriques est associé à un repère (1, 2, 3, etc…).

Ce tableau vous donne la correspondance entre chaque repère de fusible habitacle, son intensité, et les organes protégés associés. Il est parfois représenté de manière succincte et pas très lisible à l’intérieur du couvercle de la boîte à  fusible de votre Citröen Xsara Picasso. C’est pourquoi, nous vous le proposons ci-dessous sous forme de tableau.

Si c’est par exemple votre autoradio qui ne fonctionne plus, vous savez qu’il vous faut vérifier le fusible ayant comme repère F15.

RepèreIntensité (A)Organes protégés
F115 APrise diagnostic - Attelage caravane
F2Libre
F3Libre
F420 ACalculateur navigation - Combiné - Autoradio - Additif gasoil - Commandes au volant
F515 A
F610 APrise diagnostic
F715 ACapteur de pluie et de luminosité
F8Libre
F930 AToit ouvrant - Lève-vitres arrière
F1040 ALunette arrière chauffante - Rétroviseurs dégivrants
F1115 AEssuie-vitre arrière
F1230 ALève-vitres avant
F13Libre
F1410 ACommandes au volant - Additif gasoil - Airbag - Aide au stationnement
F1515 ACombiné - Autoradio - Air conditionné - Navigation
F1630 ACondamnation centralisée
F17Libre
F18Libre
F19Libre
F2010 AFeu de stop droit
F2115 AFeu de stop gauche
F2220 APlafonnier - Allume-cigares - Prise 12V - Éclairage boîte à gants
Découvrez les 10 fusibles Oscaro pour un prix imbattable
Achetez l'assortiment de 10 fusibles pour seulement 2,80€ sur Oscaro.com

Boîte à fusibles compartiment moteur Citröen Xsara Picasso

La boîte à fusibles du compartiment moteur de la Citröen Xsara Picasso se trouve à droite de la batterie de démarrage, derrière le bloc de phare avant gauche.

Elle est protégée par un couvercle, qu’il faudra déclipser pour accéder aux fusibles.

Ce tableau vous donne la correspondance entre chaque repère de fusible compartiment moteur, son intensité, et les organes protégés associés.

RepèreIntensité (A)Organes protégés
F110 AFeu de recul - Capteur d'eau dans le gasoil - Liquide de refroidissement
F215 APompe de carburant
F310 ACalculateur ABS
F410 AMoteur (calculateur) - Calculateur BVA
F510 ABVA - Additif gasoil
F615 AProjecteurs antibrouillard
F7--
F820 AMoteur (calculateur)
F915 AFeu de croisement gauche
F1015 AFeu de croisement droit
F1110 AFeu de route gauche
F1210 AFeu de route droit
F1315 AAvertisseur sonore
F1410 APompe lave-vitres avant/arrière
F1530 ASondes moteur, bobines d'allumage, injecteurs, Electrovannes
F1630 APompe à air
F1730 AEssuie-vitre avant
F1840 APulseur air conditionné
Jeu de 14 fusibles Oscaro
Achetez l'assortiment de 14 fusibles pour seulement 4,60€ sur Oscaro.com

Comment retirer un fusible de Citröen Xsara Picasso ?

Après avoir localisé le fusible concerné sur Citröen Xsara Picasso, il faut le retirer de la boîte à fusibles. Pour cela, tirez le vers vous avec la mini pince fournie dans le boîtier, avec une pince à bec long ou encore avec vos doigts si vous ne disposez pas d’autres solutions.

Qu’est-ce qu’un fusible ?

Les fusibles sont des systèmes électriques de protection qui protègent les équipements électriques de votre Citröen Xsara Picasso en cas de court-circuit. Si cela doit se produire, c’est le fusible qui se détériorera à la place de l’équipement en question.

Lorsqu’un fusible « grille », l’organe électrique qu’il protégeait cesse de fonctionner, et il faut alors remplacer le fusible pour qu’il puisse refonctionner.

Le fusible est généralement l'élément à vérifier si un des accessoires de votre Citröen Xsara Picasso ne fonctionne plus. Tel que l’essuie-glace, le klaxon ou encore un phare.

Chaque fusible est normalisé et associé à un code couleur en fonction de son ampérage.

Exemple : 10A -> Rouge, 15A -> Bleu, 20A -> Jaune, 25A -> Blanc

Comment vérifier si un fusible de Citröen Xsara Picasso est grillé ?

Il y a trois méthodes pour vérifier si un fusible de Citröen Xsara Picasso est grillé :

Si celui-ci est tendu et continu (non coupé) entre les deux extrémités du fusible, cela nous indique que le fusible est en bon état. Si en revanche le fil est coupé, cela nous révèle que le circuit interne est grillé et qu’il faut le changer.

Régler le multimètre sur la position ohmmètre. Le câble testeur noir est à raccorder à la borne de test “COM” et le câble testeur rouge sur la borne “Input” situé à droite (ampère, volt, résistance).  Touchez alors les 2 extrémités de votre fusible avec les deux embouts des câbles testeurs reliés au multimètre. Si celui-ci vous affiche 0, votre fusible est fonctionnel. Si une autre valeur s’affiche, cela signifie que le fusible est grillé et qu’il est à changer.

Quelle couleur pour quel fusible?

Le tableau de correspondance des fusibles avec leur couleur normalisée et leur ampérage facilitera le choix en magasin ou en ligne. Vous serez certain d’acheter le fusible adapté.

Les fusibles 7,5A, 10A, 15A, 20A, 25A et 30A étant ceux que vous trouverez le plus couramment sur votre auto.

AmpérageCouleur
1ANoir
2AGris
3AViolet
4ARose
5AAmbre
7,5AMarron
10ARouge
15ABleu
20AJaune
25ATransparent
30AVert
35ABleu clair
40AOrange

Où acheter un fusible auto pour Citröen Xsara Picasso ?

Si vous ne disposez pas de fusibles de rechanges dans Citröen Xsara Picasso, sachez que vous pouvez vous en procurer en grandes surfaces ou en magasins auto. Notre comparateur vous aidera à trouver l’enseigne qui vous proposera le meilleur prix en livraison ou à proximité de chez vous pour un retrait en magasin. Que vous soyez dans l’urgence ou que vous souhaitiez vous assurer d’avoir suffisamment de fusibles à porter de main en cas de soucis, notre comparateur vous proposera différents pack en fonction de votre modèle de véhicule.

Comment changer un fusible de Citröen Xsara Picasso ?

Pour changer le fusible de Citröen Xsara Picasso, il vous suffit d’en insérer un nouveau de même intensité (donc de même couleur) que l’ancien.

6 commentaires à "Détails boîte à fusibles Citröen Xsara Picasso"

Frederic, le 3 mai 2022

J ai mon voyant qui est écrit air bag sur piscasso xsara qui reste allumé que puis-je faire

didier, le 3 mai 2022

Bonjour,

Nous évoquons le voyant airbag dans notre article complet : https://www.packauto.fr/guide/voyant-orange-voiture
Il y a une connectique sous le siège passager ou conducteur qui s'est peut etre débranchée.
Si la connection est ok, rendez-vous chez un garagiste.

denis, le 20 mai 2022

bonjour ou se trouve le fusible du klaxon svp merci

didier, le 26 mai 2022

Bonjour,

C'est le fusible F13 qui se trouve dans le boitier sous le capot moteur.

Sedsik, le 6 août 2022

Bonjour, comment faut on pour connaître la position F2 sur la boite à fusible quant il n y ni plan dans la revue technique de l,automobile et que dans le boîtier il y a plusieurs fusibles de 15A
Merci

didier, le 16 août 2022

Bonjour,

Pour vous aider, voici une copie des emplacements des fusibles extrait du mode d'emploi :
Compartiment planche de bord :

Fusibles planche de bord

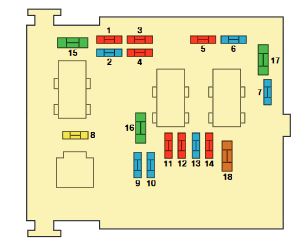

Compartiment moteur :

fusibles compartiment moteur

Vous trouverez la correspondance des numéros de fusibles dans les deux tableaux de notre article.

L'Équipe PackAuto.fr
